Типы разъемов и виды зарядных станций для электромобилей


Перед будущим владельцем электромобиля встает ряд насущных вопросов, с которыми он вряд ли сталкивался раньше, например какой запас хода и емкость аккумулятора у моего электрокара, где мне заряжаться и какой тип станций мне подходит? Зачастую, новичку сложно разобраться в разнообразии типов разъемов и видах зарядных станций и нюансов связанных с процессом зарядки.

Перед первой зарядкой, водителю необходимо изучить показатели своей модели, такие как ограничения по мощности, то есть максимальные и минимальные возможные нагрузки.

Все существующие станции делятся на два типа: станции переменного тока (АС) и станции постоянного тока (DС).

Эти отличия не являются большой проблемой как кажется на первый взгляд, так как практически каждый электромобиль оснащен двумя разъемами, один из которых преобразует переменный ток в постоянный.

Станции переменного тока (АС) - обладают мощностью до 43 кВт.


Типы разъемов:

Type 1 (также SAE J1772, J-PLUG, J-штекер)


Однофазный тип разъема, с максимальной мощностью в 7,4 кВт и напряжением в 230 вольт, изначально был выпущен для японских и американских электромобилей.

Type 2 (также Mennekes)



Самый распространенный тип в Европе. Основные отличия от первого типа, это наличие дополнительных контактов для трехфазной сети (380 В), при ее использовании может поддерживать до 43,5 кВт, при однофазной -- 7,4 кВт.

Станции постоянного тока (DC) - обладают мощностью до 500 кВт.


Два разъема:

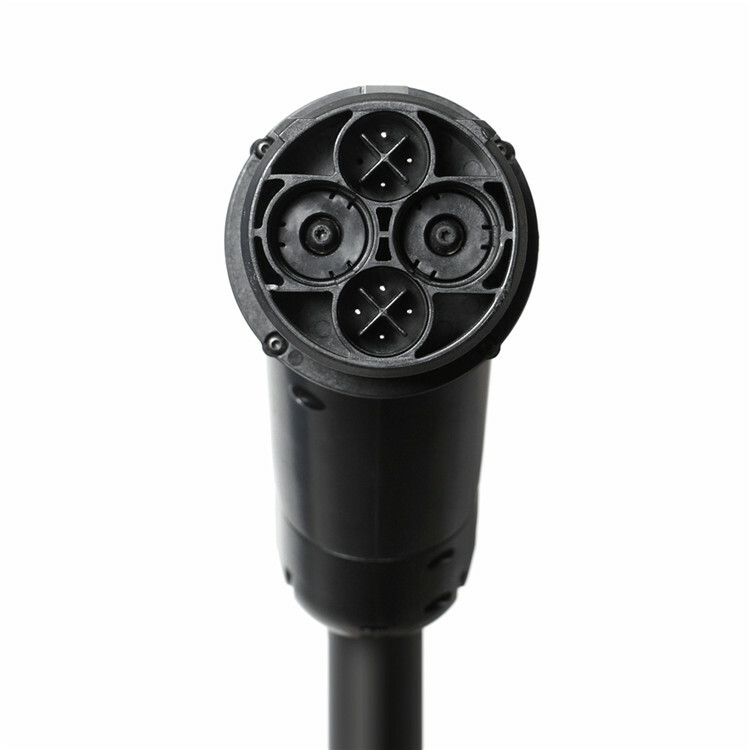

Японский CHAdeMO. Чаще встречается в японских электромобилях. Способен зарядить аккумулятор до восьмидесяти процентов за полчаса. Мощность составляет 50-200 кВт, при силе тока в 125 А. Разъем CHAdeMO 2.0 позволяет заряжаться с мощностью до 400 кВт.



CCS Combo (Combo 1 и Combo 2)



Универсальный стандарт разъёма для быстрой зарядки, придуманный в Европе. Является основным конкурентом CHAdeMO. Первое поколение Combo 1, поддерживает мощность до 80 кВт при силе тока до 400В, а второе Combo 2 до 350 кВт при силе тока до 1000В.

Также, существуют более редкие типы разъемов, среди них можно выделить:

Tesla Supercharger



Главное отличие этой станции от других, что от них заряжаться могут только автомобили Tesla. В России такая станция установлена в единственном экземпляре в Сколково.

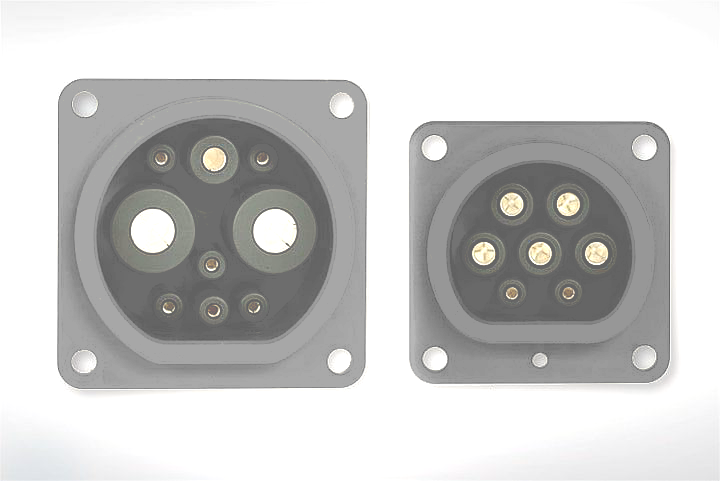

GB/T

Разъём GB/T или GBT можно встретить на заправках Китая, очень редко на заправках США и Европы. Создан двух типов, как для переменного так и для постоянного тока.
